建模与图纸

系列目标

• 此系列文章并不假定读者已经拥有完整的信息化管理(如成熟 PDM 体系)条件，而是从更现实的起点出发：先把命名、目录、建模方法、图纸表达和版本迭代这些基础环节梳理清楚。
• 逐步引发对标准化建模的思考与实践；并形成可复用的建模、出图、命名和版本管理规范。

此系列文章，从构思到完成资料整理、撰写，历时一个半月的业余时间，在欣慰之余，也不负老师对自己“诚与尊重”的劝诫。

背景介绍

在长期的建模实践中，我们积累了大量模型文件，也遇到了各种各样的困扰。这些问题看似零散，实则背后有着共性的根源——缺乏统一的规范。

本系列文章选取 Workhorse II 水下耐压 ADCP 作为案例，属于典型的耐压舱设备，包含舱体、端盖、密封件、紧固件等组件，其装配关系能够充分体现建模规范中的各类典型场景。Workhorse II 主要用于海洋水体流速剖面测量，可部署于船底、浮标、漂流平台或海床。

常见型号包括 Monitor、Sentinel 和 Mariner：

• Monitor：标准传感器主体，通常依赖外部供电，适合临时或固定安装。
• Sentinel：壳体加长，内置电池包，适合长期自容式部署。
• Mariner：水下传感器 + 甲板单元，适合船载实时测量。

这些型号在结构上的核心差异主要体现在壳体长度、内部空间与系统接口上。

此处以官方文档所给出的Workhorse2，300KHZ/600KHZ，Sentinel 为例进行建模，如下图所示。具体外观尺寸见官方文档P150-151(是PDF的页数，而非文档的页数，下同)，由于该系列产品在不断迭代，因此我们描述的官方文档以互联网档案馆留存的为基准。

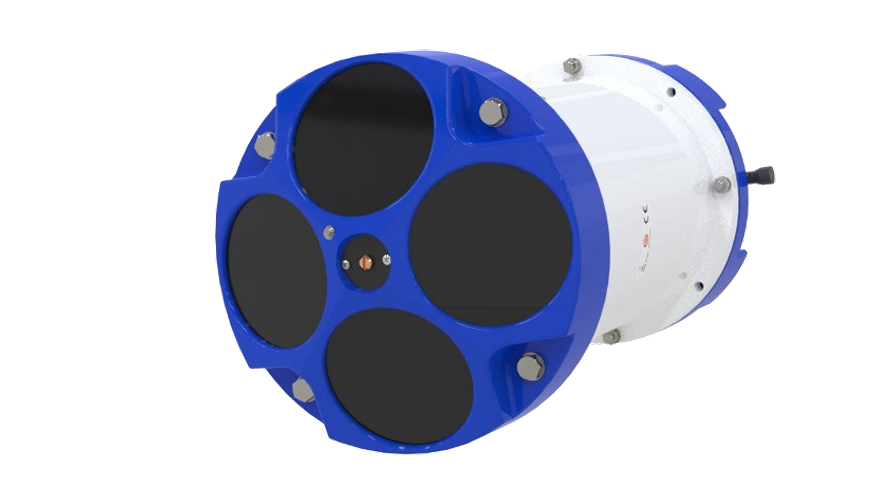

Workhorse II Sentinel ADCP 外观（来自官方文档）

该设备的官方文档详见公开资料：Operation Manual，另存档于互联网档案馆Operation Manual。

软件说明

尽管各种建模软件在建模流程上有较多的一致，但仍有细节上的差异；本文针对具体的建模软件描述，针对的是SolidWorks 2018。

建议阅读顺序

1. 命名标准：从零部件标准化命名开始，兼顾文件夹命名。
2. 建模方式：对比自上而下与自底向上两种思路。
3. 参数化建模：浅析参数化建模的适用边界。
4. 配置功能：讨论配置功能的使用方式与边界。
5. 图纸模板：讨论图纸模板的结构与使用重点。
6. 基本标注：整理图纸标注中的基本要求。
7. 爆炸视图：说明爆炸视图的使用场景与注意点。 官方文档所给的爆炸视图在P67中给出。
8. BOM 表：讨论 BOM 表的基本使用方法。
9. 版本迭代：以文件版本迭代管理收束整个系列。

写作原则

这组文章尽量采用相近的推进方式：

• 先说明问题为何存在。
• 再交代适用范围与目标。
• 然后给出可直接落地的实操建议。
• 最后补充边界、风险与参考来源。

这样做的目的，是让每篇文章都既能单独阅读，也能放回整个系列中理解。
